SIFLEX

FPCB

Display

- Define
· Display Panel을 구동하기 위해 기기의 AP에서 명령하는 신호를 Display Driver IC에 전달해 주는 중간역할
· 제품에 적용되는 App.별로 제품 사양이 상이하며, 최근 소형화 및 다기능화로 RIGID FPCB 점유율 상승
- Specification
Type Line/Space Via/Pad Cu Plating Surface Plating Remark
Double Sided FPCB 50/50 100/300 8~12 ENIG
Rigid Flexbile FPCB 50/50 100/300 11~16 ENIG

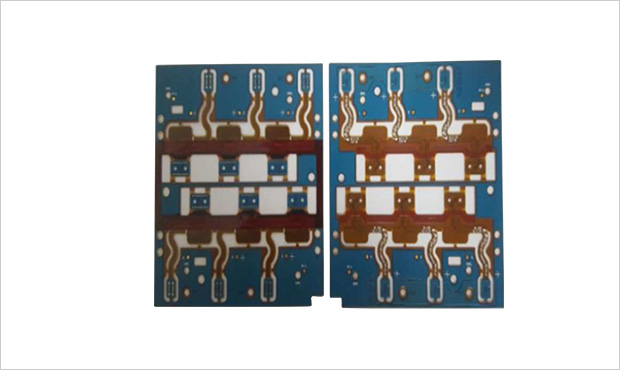

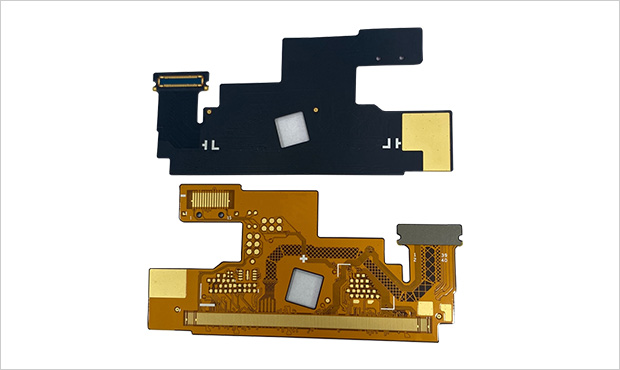

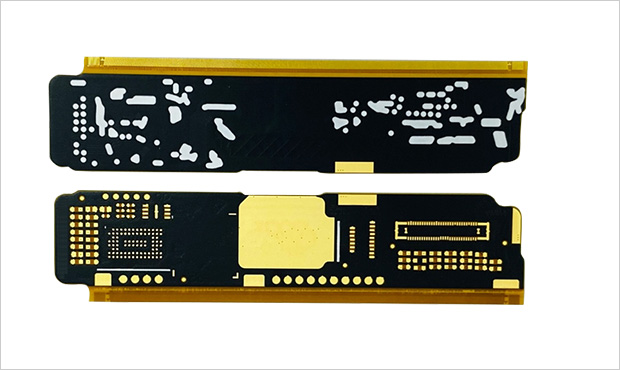

- Figure

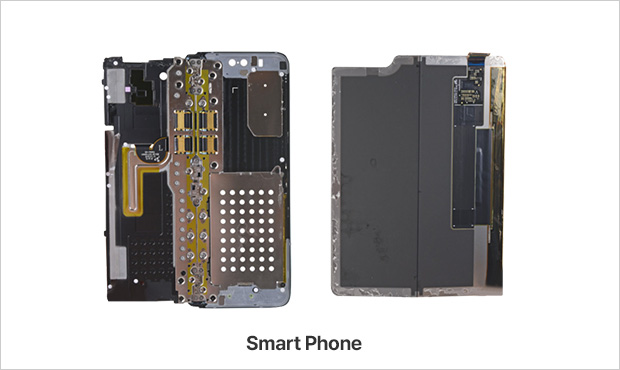

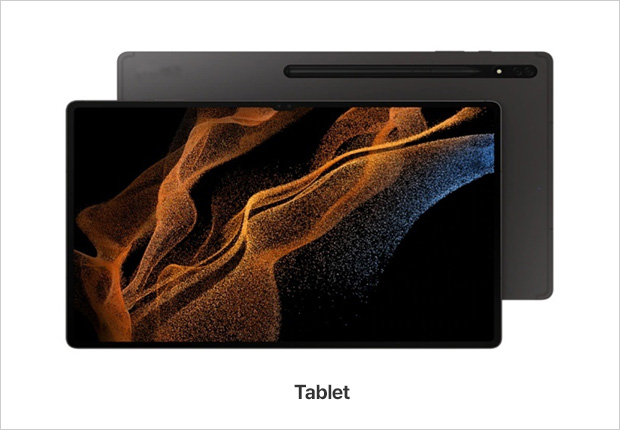

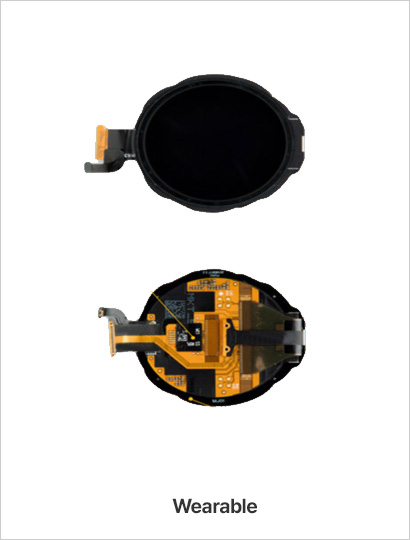

- Application

Camera Module

- Define
· FPCB상에 Actuator, Sensor, 회로소자를 실장하여 제품 구동을 진행하며, Display Panel을 구동하기 위해 기기의 AP에서 명령하는 신호를 Display Driver IC에 전달해 주는 중간 역할
· 특히 모바일용 Camera Module에는 제한된 공간에 실장이 되는 점을 감안한 Rigid Flexible PCB가 적용
- Specification
Type Line/Space Via/Pad Cu Plating Surface Plating Remark
Front Camera 70/70 120/300 15~22 Soft Nickel Au
Rear Camera 50/60 100/280 12~18 Soft Nickel Au

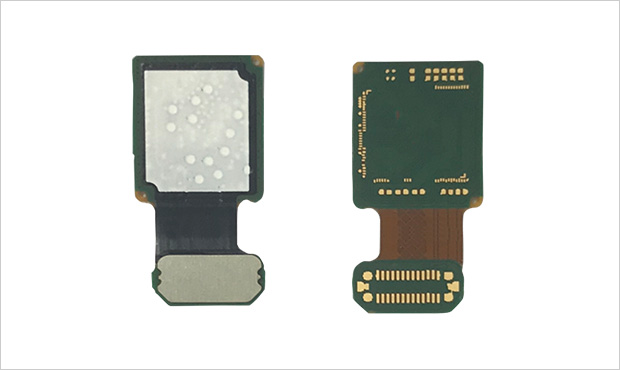

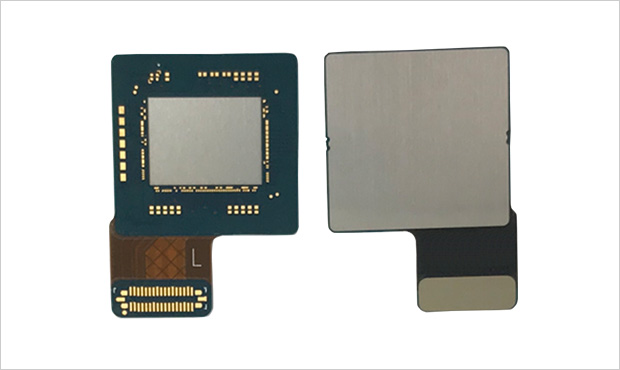

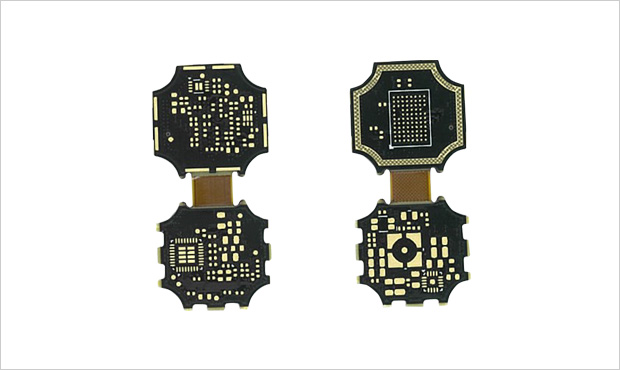

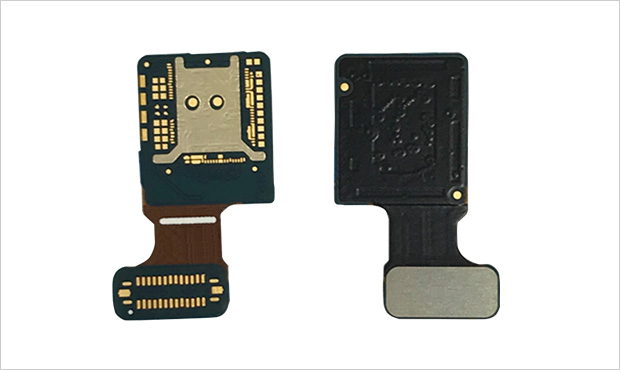

- Figure

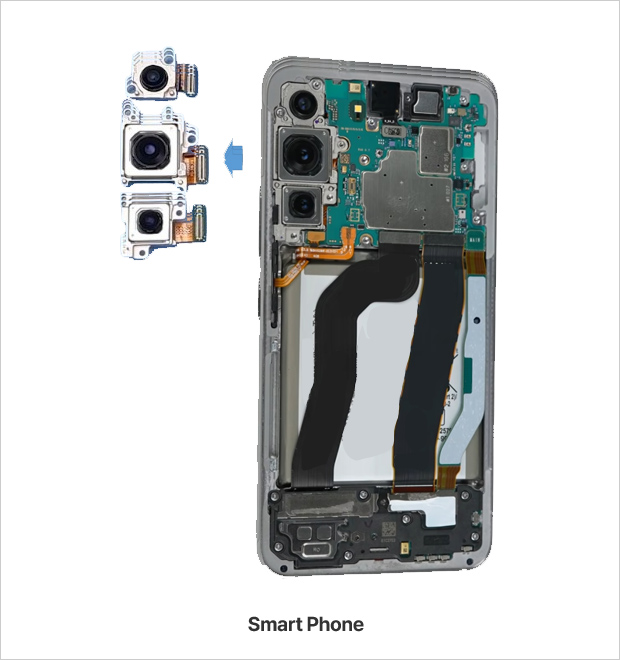

- Application

SubPBA

- Define
· 스마트폰, 폴더블폰, TAB 등의 구동부 연결용 FPCB
· 스마트폰에 적용되는 Power key, Home key, MIC, SD와 유심카드(USIM-Card), 안테나 등 SubPBA용 FPCB
· 최적 재질 사용에 따른 고온 수명, 반복 굴곡에 우수
· 6층, 8층 다층 FPCB 중심으로 고사양 회로 설계 가능
- Specification
Type Line/Space Via/Pad Cu Plating Surface Plating Remark
Double Sided FPCB 50/50 200/400 8~10 ENIG
Rigid Flexbile FPCB 70/70 100/300 11~19 ENIG

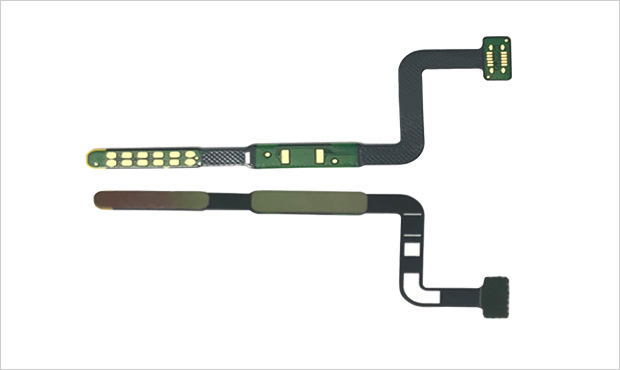

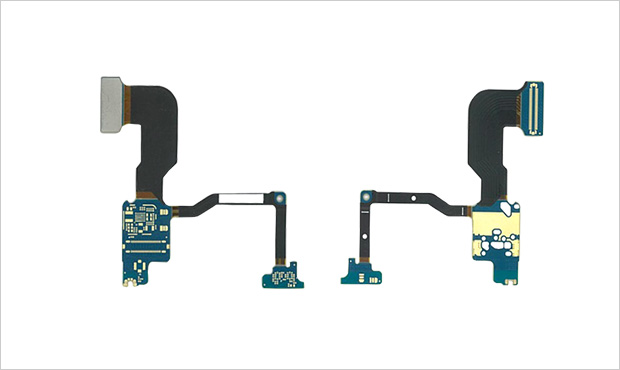

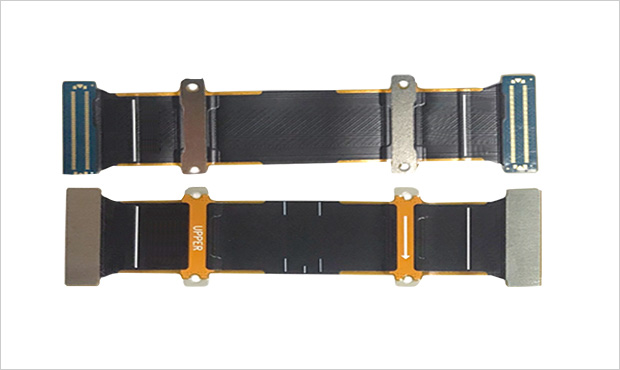

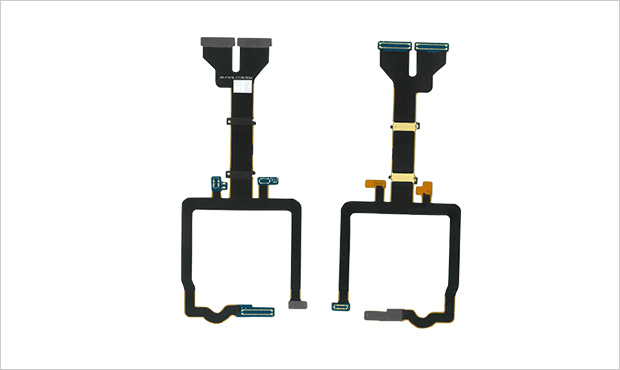

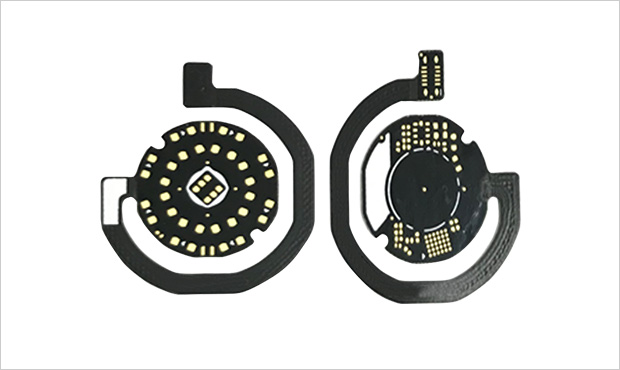

- Figure

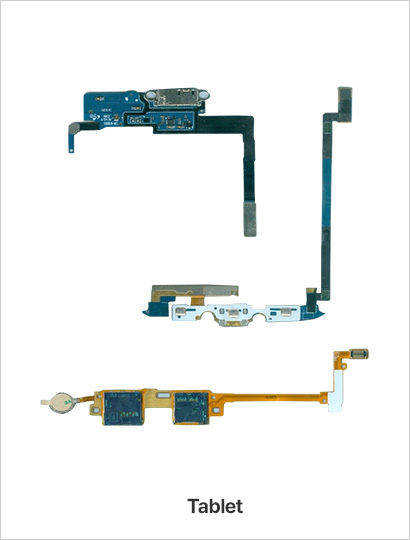

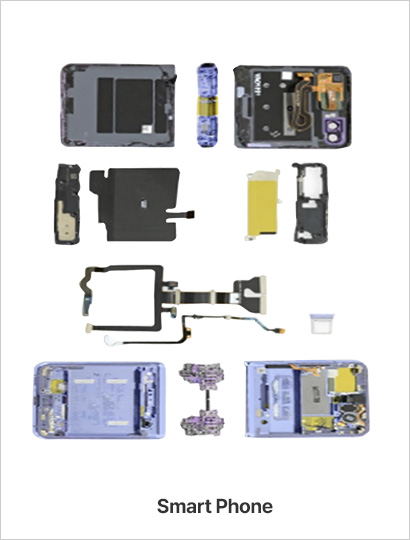

- Application

Digitizer

- Define
· 전자기장을 발생시키는 펜이 위치를 이동하면서 자기장을 감지하는 기판과 서로 반응하여 변화를 감지할 수 있는 FPCB
· 통상적으로 센서 기판을 얇게 제작하며, 특성의 안정적 구현이 핵심
- Specification
Type Line/Space Via/Pad Cu Plating Surface Plating Remark
Double Sided FPCB 75/75 200/400 8 ENIG

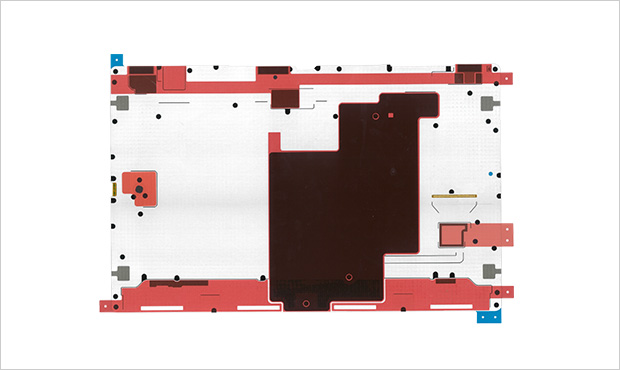

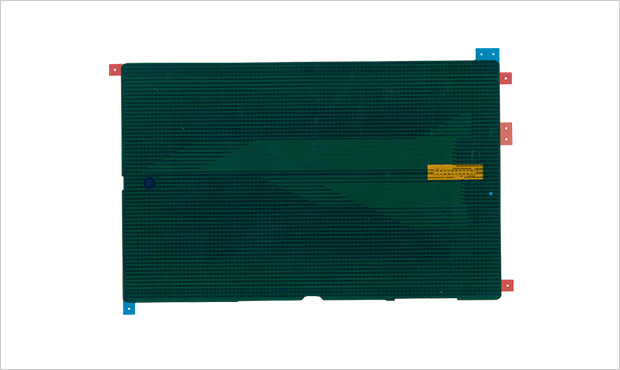

- Figure

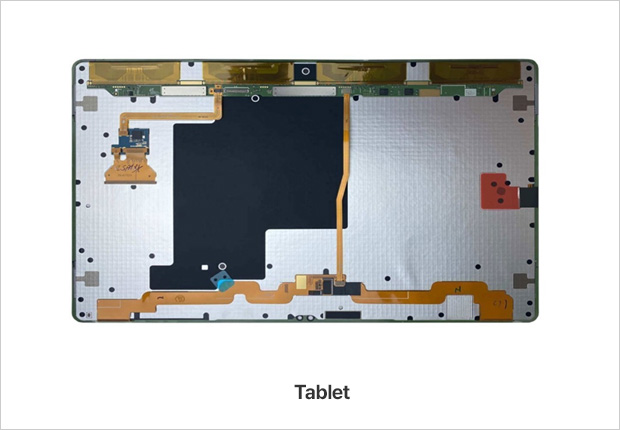

- Application

Finger Print

- Define
· 스마트폰, TAB 등의 지문인식용 FPCB
· 지문 인식 기술 개선을 통한 인식 속도 및 인식률 향상
· FPCB 소형화를 통해 다양한 어플리케이션에 적용
- Specification
Type Line/Space Via/Pad Cu Plating Surface Plating Remark
Double Sided FPCB 75/75 200/400 8~10 Soft Gold & ENIG
Rigid Flexbile PCB 80/80 150/350 11~19 Soft Gold & ENIG

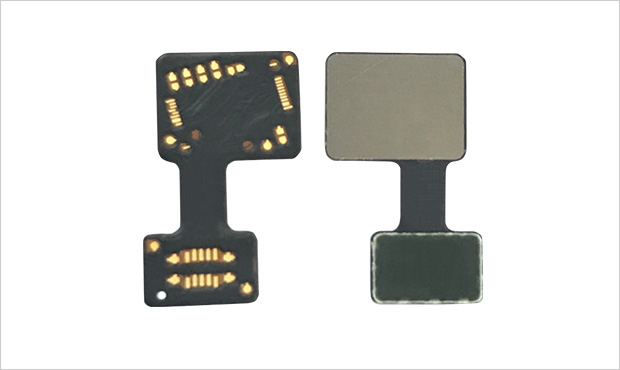

- Figure

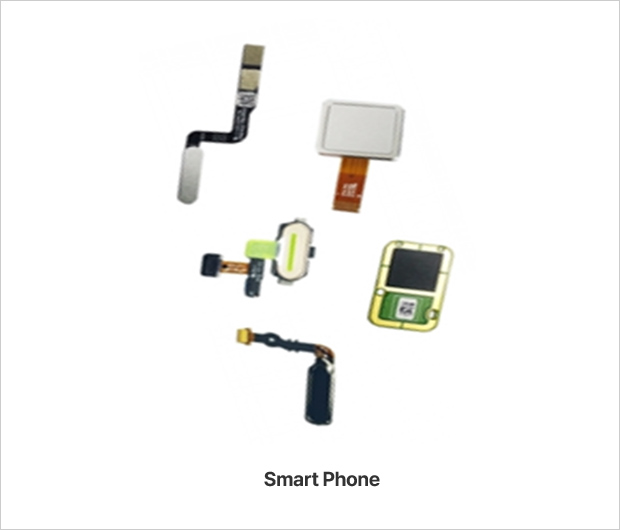

- Application
